FISIKA (HAMBATAN SERI DAN PARALEL)

Hambatan Listrik (Resistansi) di definisikan sebagai ukuran sejauh mana suatu komponen dalam menentang arus listrik. Pada suatu rangkaian listrik, hambatan listrik diberi simbol R dengan satuan Ohm   (Ω). Gambar hambatan listrik pada suatu rangkaian dituliskan seperti pada gambar 1

gambar (1)

Berbagai komponen Listrik merupakan hambatan listrik seperti gambar 2 dan gambar 3:

gambar 2

gambar (3)

Masih banyak lagi peralatan listrik yang di dalamnya terdapat hambatan listrik seperti televisi, kipas angin dan lain-lain.

Susunan hambatan listrik pada suatu rangkaian listrik terdiri dari susunan seri, susunan paralel dan susunan gabungan.

1. Susunan hambatan Seri

gambar 4

Untuk menentukan hambatan total R pada gambar 4 yang merupakan susuan hambatan seri, dapat menggunakan persamaan 1 yang ada di bawah ini:

R = R₁ + R₂ + R₃   ……..(pers. 1)

2. Susunan hambatan Paralel

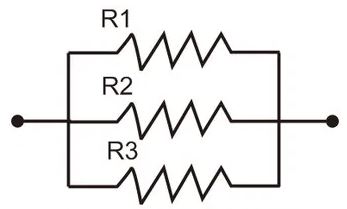

gambar 5

Jika tiga buah hambatan tersusun paralel seperti gambar 5, untuk menentukan hambatan (R) totalnya dapat digunakan persamaan :



pers. 2

Jika hanya dua hambatan yang tersusun paralel, hambatan totalnya dapat dicarai dengan menggunakan persamaan :



Contoh soal :

Tiga buah hambatan yang besarnya masing-masing R₁ = 4 Ω, R₂ = 10 Ω , dan R₃ = 15 Ω. Hitung hambatan total rangkaian tersebut jika:

a.       Hambatannya tersusun seri

b.      Hambatannya tersusun paralel

Jawab :

a.       Hambatan tersusun seri menggunakan persamaan 1 diperoleh :

 R = 29 Ω

b.      Hambatan tersusun seri menggunakan persamaan 2 diperoleh :

 R = 2,4 Ω



Latihan Soal:

Tiga buah hambatan yang besarnya masing-masing R₁ = 2 Ω, R₂ = 4 Ω , dan R₃ = 8 Ω. Hitung hambatan total rangkaian tersebut jika:

a.       Hambatannya tersusun seri

b.      Hambatannya tersusun paralel
